Quy trình đơn vị
Hệ thống Unitank hoạt động tương tự nhưMương oxy hóa ba-ditch, có ba bể hình chữ nhật được kết nối với nhau với hệ thống sục khí và trộn riêng lẻ. Nước thải có thể vào bất kỳ bể nào, trong khi hai bể bên ngoài xen kẽVùng sục khí/trầm tích(được trang bị đập/decan và thiết bị xả bùn). Bể trung tâm vẫn còn sục khí vĩnh viễn.
Bởi vìKiểm soát không gian, hệ thống đạt đượcđiều kiện hiếu khí, anoxic và kỵ khíTrong một chu kỳ duy nhất trong khi duy trì dòng chảy liên tục. Không giống như SBR thông thường, Unitank đơn giản hóa hoạt động với:
- Hoạt động liên tục ở mức cố định (không có dao động mực nước)
- Yêu cầu tuần hoàn bùn không yêu cầu
- Loại bỏ chất dinh dưỡng linh hoạt thông qua định vị đầu vào

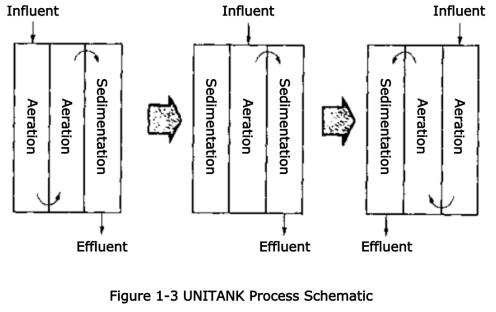

Tham khảo hình 1-3 cho luồng quy trình cơ bản.
1.Các tính năng chính của Unitank
Ưu điểm thiết kế lai
- Ổn định thủy lực: Mực nước không đổi làm giảm nhu cầu trên đường ống/van, giảm chi phí hoạt động.
- Dấu chân nhỏ gọn: 1/31/2 Không gian của các mương oxy hóa (không có bộ làm rõ chính/thứ cấp hoặc hệ thống RAS).
- Sục khí linh hoạt: Hỗ trợ các thiết bị sục khí bề mặt (cố định Weirs đủ, loại bỏ các bộ khử nổi).
- Kiểm soát dinh dưỡng chính xác: Phân tách rõ ràng các giai đoạn kỵ khí/anoxic (so với các giai đoạn chồng chéo của SBR).
2.Lợi ích hiệu suất
- Kết hợp điểm mạnh củaSBR, bùn hoạt tính thông thường, VàMương oxy hóaTrong khi khắc phục những hạn chế của họ:
- Dòng chảy liên tục (so với sự gián đoạn của SBR)
- Thiết kế bể sâu cho phép hiệu quả không gian cao
- Tự động hóa đầy đủ với thiết bị tối thiểu (1/61/4 nhân viên so với mương oxy hóa)
- Tiết kiệm chi phí: Đầu tư vốn ≈50% mương oxy hóa.
3.Ưu điểm so sánh
Quy trình DAT-IAT
Quy trình DAT-IAT (bể sục khí không liên quan đến bể sục khí) là một biến thể tiên tiến của công nghệ SBR, bao gồm hai ngăn cốt lõi:
- DAT (Bể sục khí yêu cầu): Liên tục cho ăn và sục khí.
- IAT (bể sục khí không liên tục): Thực hiện sục khí theo chu kỳ, giải quyết, giảm dần và lãng phí bùn.

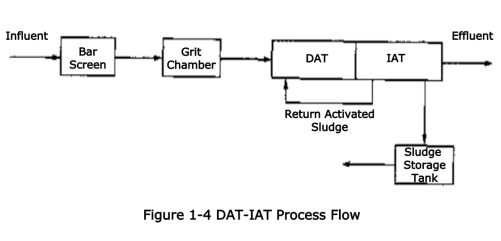

Tham khảo hình 1-4 cho sơ đồ dòng quy trình.
1.Các tính năng chính của công nghệ DAT-IAT
(1) Tăng cường độ ổn định & điện trở tải
- Dat cung cấpCân bằng thủy lựcthông qua dòng/sục khí liên tục, cải thiện sự ổn định của hệ thống.
- CaoNồng độ MLSSVàTuổi bùn kéo dàiTrong cả DAT và IAT tăng khả năng phục hồi đối với tải sốc hữu cơ/độc hại.
- Chu kỳ điều chỉnh của IATtạo điều kiện cho sự xuống cấp của chất hữu cơ chịu lửa.
(2) Thiết kế nhỏ gọn và đơn giản hóa
- Tích hợpsục khí-ăn uốngloại bỏ các trình làm rõ chính/phụ vàhệ thống trở lại bùn.
- Bùn ổn định aerobChỉ yêu cầu làm dày/khử nước (không tiêu hóa).
(3) Loại bỏ chất dinh dưỡng linh hoạt
- Điều chỉnh IATthời gian sục khí/nhàn rỗitạo ra xen kẽĐiều kiện hiếu khí/anoxic/kỵ khícho hiệu quảLoại bỏ N & P.
(4) Hiệu quả chi phí & hoạt động
- Tường chungGiữa DAT-IAT giảm chi phí dân sự và dấu chân.
- Ít người giải mã hơncần thiết so với SBR thông thường.
- Giảm nhu cầu sục khí: Sục khí liên tục cắt giảm dung lượng máy thổi ~ 30% so với SBR.
- Điều khiển đơn giản hóa: Không có van dòng chảy (nguồn cấp dữ liệu liên tục của DAT làm giảm độ phức tạp tự động hóa).
2.Ưu điểm so sánh
Quá trình MSBR
CácLò phản ứng hàng loạt giải trình tự sửa đổi (MSBR)Tích hợp các lợi thế của các công nghệ bùn hoạt tính và SBR được kích hoạt thông thường. Nó hoạt động tại mộtMực nước liên tụcVới một thiết kế một bể, nhiều ngăn, loại bỏ sự cần thiết phải kết nối các đường ống, máy bơm và van giữa nhiều bể. Về mặt chức năng, MSBR kết hợpA²/OVàSBRcác quy trình theo chuỗi, đạt được đồng thờiLoại bỏ nitơ và phốt pho.
Tham khảo hình 1-5 cho sơ đồ sơ đồ.
1.Các tính năng chính của công nghệ MSBR
(1)Nâng cao hiệu quả hoạt động
Dòng chảy liên tục thông qua đơn vị kỵ khí (không phải đơn vị SBR) cải thiện khả năng chịu tải lượng sốc thủy lực/hữu cơ
Bể sục khí chính xử lý hầu hết nhu cầu oxy, tối đa hóa việc sử dụng thiết bị.
(2)Phân phối sinh khối tối ưu hóa
- Bùn năng lượng thấp và tuần hoàn rượu hỗn hợpĐảm bảo đồng nhấtMLSStrên các ngăn, tăng nồng độ trong các vùng dòng liên tục.
(3)Thủy lực dòng chảy sáng tạo
- A vách ngăn đáyTrong ngăn SBR thay thế dòng chảy ngang bằngDòng chảy thẳng đứng, Tận dụng các lớp bùn dày đặc đến:
- Lọc chất rắn lơ lửng.
- Tăng cường khử nitrat thông qua việc sử dụng nguồn carbon.
- Năng suấtBùn chất thải tập trung cao(giảm thể tích xả).
(4) Kiểm soát nước thải tiên tiến
- Weirs điều khiển không khí.TSStrong đầu ra.
(5) Loại bỏ chất dinh dưỡng vượt trội
- MLSS caovà các lớp lọc bùn tăngLoại bỏ carbon hữu cơ.
- Thời gian duy trì thủy lực kéo dài (HRT)Đảm bảo quá trình nitrat hóa kỹ lưỡng, trong khi khử nitrat giai đoạn giải quyết được cải thiệnLoại bỏ nitơ.
(6)Độ chính xác loại bỏ phốt pho
- Nhiều cơ chế chặn nitrat:
- Các pha anoxic/aerobic xen kẽ trong SBR làm giảm nitrat trong bùn trở lại.
- Xe tăng anoxicDenitrives tiếp theo trước khi tách nước bùn.
- Nồng độ bùnTrong vùng phân tách giảm thiểu nitrat trở lại giai đoạn kỵ khí.
- Lưu lượng tuần hoàn tối thiểubảo quảnNồng độ VFA, mở rộng hiệu quả HRT kỵ khí cho mạnh mẽLoại bỏ phốt pho.
2.Ưu điểm so sánh
