Máy khuếch tán dạng đĩa và ống: Hướng dẫn cơ bản dành cho các chuyên gia xử lý nước thải
Là chuyên gia xử lý nước thải với hơn 15 năm kinh nghiệm thiết kế và tối ưu hóa hệ thống sục khí cho các nhà máy công nghiệp và đô thị, tôi đã chứng kiến việc lựa chọn bộ khuếch tán có tác động quan trọng đến hiệu suất, chi phí vận hành và độ tin cậy lâu dài của nhà máy. Việc lựa chọn giữa bộ khuếch tán dạng đĩa và dạng ống không hề đơn giản; đó là một quyết định cơ bản quyết định mức tiêu thụ năng lượng, quy trình bảo trì và khả năng phục hồi quy trình của bạn. Không có câu trả lời-kích thước-phù hợp{6}}cho tất cả mọi người mà là một cách tiếp cận có hệ thống để kết hợp công nghệ khuếch tán với các đặc tính nước thải cụ thể, thiết kế bể chứa và triết lý vận hành của bạn.
Sục khí thường là thiết bị tiêu thụ năng lượng lớn nhất trong nhà máy xử lý nước thải, chiếm50-70% tổng năng lượng sử dụng. Do đó, việc lựa chọn công nghệ khuếch tán phù hợp là điều tối quan trọng để tối ưu hóa chi phí vận hành và giảm lượng khí thải carbon. Cả máy khuếch tán đĩa và ống đều là máy khuếch tán bong bóng mịn, được thiết kế để tối đa hóa hiệu suất truyền oxy (OTE) bằng cách tạo ra diện tích bề mặt lớn để oxy hòa tan vào nước qua hàng triệu bong bóng nhỏ. Tuy nhiên, sự khác biệt về kiến trúc của chúng dẫn đến những đặc điểm, ưu điểm và nhược điểm về hiệu suất riêng biệt.
I. Sự khác biệt cốt lõi về công nghệ: Thiết kế và Thủy động lực học
Hiểu được sự khác biệt cơ bản về mặt kỹ thuật giữa các bộ khuếch tán này sẽ giải thích được sự khác biệt về hiệu suất của chúng.
1. Cấu hình vật lý và động lực dòng chảy
- Bộ khuếch tán đĩa:Đây là những tấm phẳng, hình tròn thường được gắn trên sàn bể. Không khí được thoát ra qua một màng trên toàn bộ diện tích bề mặt, tạo ra một chùm bong bóng hình vòm-rộng. Kiểu dòng chảy đi lên này rất tốt cho quá trình oxy hóa nhưng có thể tạo ra sự pha trộn yếu hơn, có khả năng dẫn đếnvùng chết, đặc biệt là ở các góc hoặc gần thành bể.

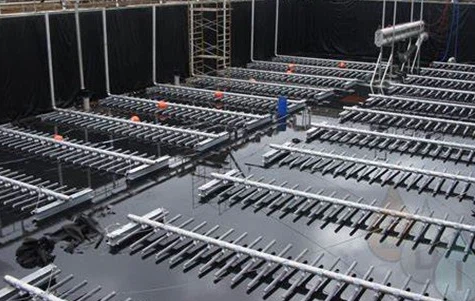

- Máy khuếch tán ống:Đây là những đơn vị hình trụ được gắn theo chiều ngang dọc theo đáy bể. Chúng giải phóng bong bóng dọc theo toàn bộ chiều dài của mình, tạo ra một bức màn bong bóng bay lên theo chiều dọc. Thiết kế này thúc đẩy dòng chảy bên mạnh hơn vàsự pha trộn tổng thể vượt trội, đảm bảo sinh khối vẫn lơ lửng đồng đều và ngăn chặn sự lắng đọng chất rắn trên diện tích rộng hơn của sàn bể.
2. Hiệu suất truyền oxy (OTE): So sánh nhiều sắc thái
Giả định rằng bộ khuếch tán đĩa luôn có OTE cao hơn là phổ biến nhưng không đúng hoàn toàn.
- Máy khuếch tán đĩa thường có nhiệt độ cao hơn một chúttiêu chuẩn hóaOTE trong các thử nghiệm nước sạch do đám mây bong bóng dày đặc của chúng.
- Trong nước thải thực tế có chứa chất hoạt động bề mặt làm giảm OTE, sự khác biệt giữa hai loại được thu hẹp đáng kể. Sự pha trộn vượt trội của các bộ khuếch tán dạng ống đôi khi có thể dẫn đến việc sử dụng oxy hiệu quả hơn trong toàn bộ thể tích bể, có khả năng bù đắp bất kỳ lợi thế nhỏ vốn có nào trong OTE mà các bộ khuếch tán dạng đĩa có thể có.
II. Phân tích so sánh: Hiệu suất, chi phí và các yếu tố hoạt động
Việc lựa chọn giữa bộ khuếch tán đĩa và ống liên quan đến việc cân bằng chi phí vốn (CAPEX), chi phí vận hành (OPEX) và dễ dàng bảo trì. Bảng sau đây tóm tắt những khác biệt chính.
| Tính năng | Bộ khuếch tán đĩa | Máy khuếch tán ống | Ý nghĩa chính |
|---|---|---|---|
| Hiệu suất truyền oxy (OTE) | Cao hơn một chút trong các thử nghiệm nước sạch | Thấp hơn một chút, nhưng xuất sắc trong thực tế | Giảm bớt sự khác biệt-trong thế giới thực; trộn thường quan trọng hơn. |
| Khả năng trộn | Vừa phải; có thể có vùng chết bên dưới đĩa | Xuất sắc; Việc nhả bong bóng 360 độ mang lại khả năng chà sàn toàn bộ- | Bộ khuếch tán ống ngăn ngừa bùn lắng đọng hiệu quả hơn. |
| Dễ bảo trì | Khó; yêu cầu xả bồn và phi hành đoàn vào để kiểm tra/thay thế | Dễ; thường được thiết kế nhưcó thể thu vào hoặc nâng lênđơn vị1 | Bộ khuếch tán ống giảm đáng kể thời gian ngừng hoạt động và rủi ro an toàn. |
| Xu hướng tắc nghẽn và bám bẩn | Rủi ro cao hơn; toàn bộ màng tiếp xúc với chất rắn lắng | Rủi ro thấp hơn; quét không khí liên tục và trộn tốt hơn giữ cho bề mặt sạch hơn | Bộ khuếch tán ống duy trì hiệu suất lâu hơn, đặc biệt là ở những vùng nước đầy thử thách. |
| CAPEX cài đặt | Thường cao hơn do đường ống và phụ kiện sàn phức tạp hơn | Nói chung là thấp hơn; bố trí và lắp đặt đường ống đơn giản hơn | Hệ thống ống có thể tiết kiệm đáng kể chi phí ban đầu. |
| Phạm vi không gian sàn | Mật độ thấp hơn; yêu cầu nhiều đơn vị hơn để phủ sóng đầy đủ | Mật độ cao hơn; cần ít đơn vị hơn để trộn tương đương | Bộ khuếch tán ống tốt hơn cho bể hẹp hoặc nhỏ. |
| Ứng dụng lý tưởng | Bể lớn, rộng với tải trọng ổn định và khả năng đóng cặn/bẩn thấp | Nhà máy SBR/CASS, vùng nước có tải trọng cao hoặc nước bẩn, bể chứa nhỏ, dự án trang bị thêm | Ứng dụng đưa ra sự lựa chọn tối ưu. |
III. Vấn đề nan giải về bảo trì: OPEX và ý nghĩa của thời gian ngừng hoạt động
Đây thường là yếu tố quyết định nhất để các nhà máy hiện đại ưu tiên sự linh hoạt trong vận hành và kiểm soát chi phí.
- Bảo trì bộ khuếch tán đĩa:Thay thế bộ khuếch tán đĩa bị hỏng là một công việc quan trọng. Nó đòi hỏitắt bể, xả nước, cử nhân viên vào một không gian hạn chế để đào và dỡ bỏ, sau đó lắp đặt lại. Quá trình này tốn nhiều thời gian{1}}, tốn kém và gây ra những rủi ro đáng kể về an toàn. Chi phí cao cho thời gian ngừng hoạt động này là yếu tố OPEX tiềm ẩn chính.
- Bảo trì máy khuếch tán ống:Nhiều hệ thống khuếch tán ống hiện đại được thiết kế chokhả năng phục hồi. Chúng có thể được nhấc ra khỏi bể từ lối đi trong khi bể vẫn đầy và hoạt động. Điều này cho phép dễ dàng kiểm tra trực quan, làm sạch và thay thế mà không làm gián đoạn quá trình xử lý. Khoản tiết kiệm OPEX nhờ tránh được thời gian ngừng hoạt động và giảm chi phí lao động là rất lớn.
IV. Ứng dụng-Đề xuất cụ thể: Đưa ra lựa chọn đúng đắn
Dựa trên phân tích trên, đây là những hướng dẫn rõ ràng cho việc lựa chọn công nghệ.
1. Chọn máy khuếch tán ống nếu:
- Bạn đang sử dụng SBR, CASS hoặc các quy trình hàng loạt khác:Nhu cầu trộn nhanh và đồng đều trong giai đoạn phản ứng là rất quan trọng. Bộ khuếch tán dạng ống ngăn không cho chất rắn lắng xuống trong giai đoạn không hoạt động và năng lượng cần thiết để-làm ngưng tụ bùn khi khởi động thấp hơn đáng kể (theo báo cáoThấp hơn 30-40%theo một số so sánh).
- Thời gian ngừng bảo trì là không thể chấp nhận được:Đối với các nhà máy không đủ khả năng để ngừng hoạt động các bể chứa hoặc muốn giảm thiểu rủi ro xâm nhập vào không gian hạn chế, bộ khuếch tán dạng ống có thể thu hồi là lựa chọn ưu việt.
- Nước thải của bạn có khả năng gây ô nhiễm cao:Nếu dòng chảy vào của bạn có hàm lượng FOG (Chất béo, Dầu, Mỡ), sợi hoặc độ cứng cao (các cation-hình thành cặn) cao thì tính chất tự-làm sạch và việc bảo trì bộ khuếch tán dạng ống dễ dàng hơn sẽ có lợi.
- Bạn có một bể hẹp hoặc nhỏ:Khả năng đạt được mật độ khuếch tán cao hơn và độ che phủ sàn tốt hơn với bộ khuếch tán dạng ống khiến chúng trở nên lý tưởng cho những hình dạng như vậy.
2. Hãy xem xét Bộ khuếch tán đĩa nếu:
Bạn có một cái bể rất lớn và rộng:Trong các bể lớn, OTE cao hơn một chút của bộ khuếch tán đĩa có thể mang lại lợi ích năng lượng biên, mặc dù điều này phải được mô hình hóa cẩn thận theo yêu cầu trộn.
Chi phí vốn là động lực chính và nước là yếu tố lành tính:Nếu nước thải được-sàng lọc và xử lý trước để giảm thiểu tắc nghẽn và nhà máy được thiết kế để bể thoát nước dễ dàng thì chi phí ban đầu thấp hơn của bộ khuếch tán đĩa có thể hấp dẫn, mặc dù chi phí vòng đời thường thiên về ống.
Bạn đang trang bị thêm một hệ thống hiện có được thiết kế cho đĩa:Đôi khi, cơ sở hạ tầng hiện có (đầu dẫn khí, phụ kiện sàn) làm cho việc thay thế-đĩa-tương tự trở thành lựa chọn đơn giản nhất về mặt hậu cần.
V. Yếu tố tiềm ẩn: Phân tích chi phí vòng đời (LCCA)
Chi phí thực sự của một hệ thống sục khí không phải là giá mua mà là tổng chi phí sử dụng trong 15-20 năm. Một LCCA thích hợp phải bao gồm:
- Vốn ban đầu (CAPEX):Bộ khuếch tán, đầu cắm, neo và nhân công lắp đặt.
- Tiêu thụ năng lượng (OPEX):Chi phí cấp điện liên tục cho máy thổi, được tính toán dựa trên SOTE.
- Bảo trì & Thời gian ngừng hoạt động (OPEX):Chi phí nhân công, hóa chất tẩy rửa và quan trọng nhất là chi phítác động kinh tế của thời gian ngừng hoạt động của quy trìnhđể bảo trì và thay thế.
- Chi phí thay thế:Chi phí và nhân công để thay thế màng hoặc toàn bộ bộ khuếch tán khi hết tuổi thọ.
Trong hầu hết các trường hợp, khi tính đến thời gian ngừng hoạt động và chi phí lao động,bộ khuếch tán dạng ống có thể thu hồi cho thấy chi phí vòng đời thấp hơn đáng kể mặc dù đơn giá ban đầu có thể cao hơn.Chỉ riêng giá trị của thời gian ngừng hoạt động tránh được có thể biện minh cho khoản đầu tư.
Kết luận: Xu hướng rõ ràng hướng tới tính linh hoạt trong hoạt động
Mặc dù cả máy khuếch tán dạng đĩa và dạng ống đều có khả năng oxy hóa hiệu quả nhưng xu hướng của ngành đang chuyển dần sang các hệ thống-có dạng ống. Lý do rất đơn giản:linh hoạt trong vận hành và giảm thiểu chi phí vòng đời.
Đối với phần lớn các ứng dụng-đặc biệt là các ứng dụng trong hệ thống SBR/CASS, các cơ sở có nước thải khó khăn hoặc các nhà máy ưu tiên giảm thiểu thời gian ngừng hoạt động-máy khuếch tán ống mang lại lợi thế hấp dẫnvới khả năng phối trộn ưu việt, bảo trì dễ dàng hơn và giảm bớt-gánh nặng vận hành lâu dài. Bộ khuếch tán đĩa vẫn là một lựa chọn khả thi cho các bể lớn, ổn định và dễ tiếp cận, nơi lợi thế OTE cận biên của chúng có thể được phát huy đầy đủ.
Cách tiếp cận khôn ngoan nhất là lập mô hình ứng dụng cụ thể của bạn. Hợp tác với nhà cung cấp có uy tín để chạy mô phỏng chi tiết năng lượng và chi phí vòng đời cho cả hai công nghệ. Cách tiếp cận dựa trên dữ liệu-này sẽ tiết lộ giải pháp đáng tin cậy và hiệu quả nhất về mặt chi phí- cho nhà máy của bạn, đảm bảo hiệu suất tối ưu trong nhiều thập kỷ tới.
