Sự tắc nghẽn màng khuếch tán đĩa: Phân tích của chuyên gia về nguyên nhân tắc nghẽn & cách phòng ngừa

Các cơ chế ẩn đằng sau sự bám bẩn của màng khuếch tán đĩa: Phân tích pháp y của chuyên gia nước thải

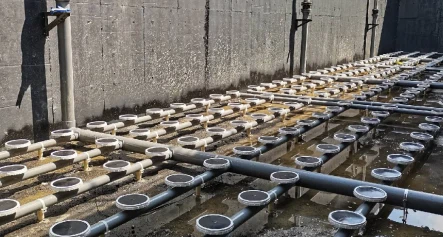

Với hơn 18 năm kinh nghiệm khắc phục sự cố hệ thống sục khí trong 200+ nhà máy xử lý nước thải, tôi đã xác định được những sai sót dường như nhỏ trong việc lựa chọn và vận hành màng dẫn đến tắc nghẽn bộ khuếch tán thảm khốc - làm giảm hiệu suất truyền oxy xuống 40-60% và tăng mức tiêu thụ năng lượng lên 35-50%.Không giống như lỗi thiết bị cơ học, tắc nghẽn màng xảy ra ở cấp độ vi mô, nơi hình dạng lỗ rỗng không phù hợp, tương tác hóa học và các yếu tố sinh học kết hợp với nhau để tạo ra sự tắc nghẽn không thể khắc phục. Thông qua việc khám nghiệm tử thi màng trên diện rộng và mô hình động lực học chất lỏng bằng máy tính, tôi đã giải mã được năm cơ chế tắc nghẽn cơ bản mà hầu hết người vận hành không bao giờ phát hiện ra cho đến khi hệ thống bị lỗi.

I. Cấu trúc lỗ chân lông vi mô: Nền tảng của khả năng chống bám bẩn

1.1 Hình học và phân bố lỗ rỗng

Cấu trúc lỗ màngđại diện cho tuyến phòng thủ đầu tiên chống lại sự phạm lỗi. Tính năng màng khuếch tán tối ưucấu trúc lỗ chân lông không đối xứngvới các kênh bên trong lớn hơn (20-50μm) thu hẹp đến các lỗ bề mặt chính xác (0,5-2μm). Thiết kế này đạt được:

• Giảm điểm bám dính bề mặtđối với chất dạng hạt
• Đường dẫn khí được duy trìngay cả khi các lỗ trên bề mặt bị tắc nghẽn một phần
• Lực cắt tăng cườngtrong quá trình sục khí làm gián đoạn sự hình thành lớp cặn bẩn

Lỗi sản xuất nghiêm trọng: Đường kính lỗ rỗng đồng nhất trong suốt độ dày màng tạo ra các vùng ứ đọng dòng chảy nơi chất rắn tích tụ. Tôi đã ghi nhận tỷ lệ bám bẩn ở màng đối xứng nhanh hơn 300% so với thiết kế không đối xứng.

1.2 Năng lượng bề mặt và tính kỵ nước

Năng lượng bề mặt màngquyết định khả năng gắn màng sinh học ban đầu và xu hướng mở rộng quy mô. Màng lý tưởng duy trì:

• Góc tiếp xúc 95-115 độ- đủ kỵ nước để đẩy lùi các hạt-trong nước đồng thời cho phép không khí đi qua
• Độ nhám bề mặt<0.5μm RMS- đủ mịn để ngăn vi khuẩn bám vào nhưng đủ kết cấu để phá vỡ các lớp ranh giới

Nghiên cứu điển hình: Một nhà máy xử lý nước thải dược phẩm đã giảm tần suất làm sạch từ hàng tuần đến hàng quý bằng cách chuyển từ màng ưa nước 85 độ sang phiên bản kỵ nước 105 độ, mặc dù kích thước lỗ chân lông giống hệt nhau.

II.Cơ chế gây ô nhiễm hóa học: Cuộc khủng hoảng tắc nghẽn vô hình

2.1 Động lực mở rộng quy mô canxi cacbonat

Lắng đọng canxi cacbonatđại diện cho cơ chế ô nhiễm hóa học phổ biến nhất, xảy ra thông qua ba con đường riêng biệt:

• pH-gây ra lượng mưa: Việc loại bỏ CO₂ trong quá trình sục khí làm tăng độ pH cục bộ, kích hoạt quá trình kết tinh CaCO₃
• Kết tinh qua trung gian nhiệt độ-: Process water temperature fluctuations >Tăng tốc độ chia tỷ lệ 2 độ/giờ
• Lượng mưa-do sinh học gây ra: Sự trao đổi chất của vi khuẩn làm thay đổi tính chất hóa học của môi trường vi mô-

Dòng thác mở rộng quy môbắt đầu bằng quá trình tạo mầm tinh thể có kích thước nano trên bề mặt màng, tiến tới tắc hoàn toàn lỗ chân lông trong vòng 120-240 ngày mà không cần can thiệp.

2.2 Độ bám dính hydrocarbon và FOG

Axit béo và hydrocacbontương tác với vật liệu màng thông qua:

• Phân vùng kỵ nước: Các hợp chất không phân cực-hấp phụ vào bề mặt màng
• sưng polyme: Màng EPDM và silicone hấp thụ dầu, làm giãn nở và làm biến dạng hình học lỗ chân lông
• Hình thành nhũ tương: Chất hoạt động bề mặt tạo ra nhũ tương dầu{0}}nước thấm vào mạng lưới lỗ chân lông

Giới hạn cho phép tối đa:

• Mỡ động vật/thực vật: <25 mg/L for EPDM, <40 mg/L for silicone
• Dầu khoáng: <15 mg/L for all membrane types
• chất hoạt động bề mặt: <0.5 mg/L anionic, <1.2 mg/L non-ionic

III.Ô nhiễm sinh học: Cơ chế tắc nghẽn sinh hoạt

3.1 Động lực hình thành màng sinh học

Sự xâm chiếm của vi khuẩntuân theo quy trình bốn{0}}giai đoạn có thể dự đoán được:

1. Sự hình thành màng điều hòa: Các phân tử hữu cơ hấp phụ lên bề mặt trong vòng vài phút
2. Đính kèm tế bào tiên phong: Vi khuẩn biểu hiện protein bám dính tạo dựng chỗ đứng
3. Phát triển vi khuẩn: Các tế bào sinh sôi nảy nở và tạo ra ma trận EPS bảo vệ
4. Sự hình thành màng sinh học trưởng thành: Quần xã phức hợp với các kênh dinh dưỡng chuyên biệt

Cửa sổ quan trọngvì sự can thiệp xảy ra giữa giai đoạn 2-3, thường là 12-36 giờ sau khi ngâm màng.

3.2 Phát triển ma trận EPS

Các chất polyme ngoại bàochiếm 85-98% khối lượng màng sinh học, tạo ra:

• Rào cản khuếch tánhạn chế sự vận chuyển oxy
• Mạng kết dínhthu giữ chất rắn lơ lửng
• Độ dốc hóa họcthúc đẩy phản ứng mở rộng quy mô

Phân tích thành phần EPStừ màng bị tắc nghẽn cho thấy:

• 45-60% polysacarit
• 25-35% protein
• 8-15% axit nucleic
• 2-5% lipid

IV.Các thông số vận hành: Tăng tốc hoặc ngăn ngừa bám bẩn

4.1 Quản lý luồng không khí

Tối ưu hóa tốc độ luồng khíngăn chặn cả hai loại ô nhiễm:

• Luồng khí thấp (<2 m³/h/diffuser): Lực cắt không đủ sẽ tạo ra sự tắc nghẽn sinh học và hạt
• High airflow (>10 m³/h/máy khuếch tán): Vận tốc quá lớn khiến hạt thấm vào màng

Phạm vi tối ưu: 4-6 m³/h/bộ khuếch tán tạo ra lực cắt vừa đủ đồng thời giảm thiểu sự vận chuyển hạt

4.2 Chiến lược đạp xe

Sục khí không liên tụccung cấp khả năng kiểm soát bám bẩn vượt trội thông qua:

• Chu trình sấy: Việc màng tiếp xúc định kỳ với không khí sẽ làm gián đoạn quá trình trưởng thành của màng sinh học
• Biến thể cắt: Thay đổi mô hình dòng chảy đánh bật các lớp cặn đang phát triển
• Chu kỳ oxy hóa: Sự thâm nhập oxy tăng cường kiểm soát sự phát triển kỵ khí

Chu kỳ khuyến nghị: Bật 10 phút / tắt 2 phút đối với hầu hết các ứng dụng

V. Lựa chọn vật liệu: Yếu tố quyết định ô nhiễm chính

Khoa học vật liệu màngđã tiến bộ đáng kể, với mỗi loại vật liệu có đặc điểm bám bẩn riêng biệt:

Giao thức lựa chọn vật liệu:

1. Phân tích nước thải: Xác định các chất gây ô nhiễm chiếm ưu thế
2. Khả năng tương thích hóa học: Xác minh khả năng kháng chất tẩy rửa
3. Thông số vận hành: Kết hợp vật liệu với luồng không khí và phạm vi áp suất
4. Chi phí vòng đời: Đánh giá tổng chi phí sở hữu

VI.Bảo trì phòng ngừa: Chiến lược phòng thủ bốn cấp-

6.1 Thông số giám sát hàng ngày

• Tăng giảm áp suất: >0,5 psi/ngày cho thấy sự bám bẩn đang phát triển
• Hiệu suất chuyển oxy: >Giảm 15% cần điều tra
• Kiểm tra trực quan: Các mẫu đổi màu bề mặt cho thấy các loại cặn bám

6.2 Ma trận giao thức làm sạch

Lưu ý quan trọng: Luôn tuân theo quy trình xử lý hóa học bằng cách rửa kỹ để ngăn ngừa ô nhiễm thứ cấp
